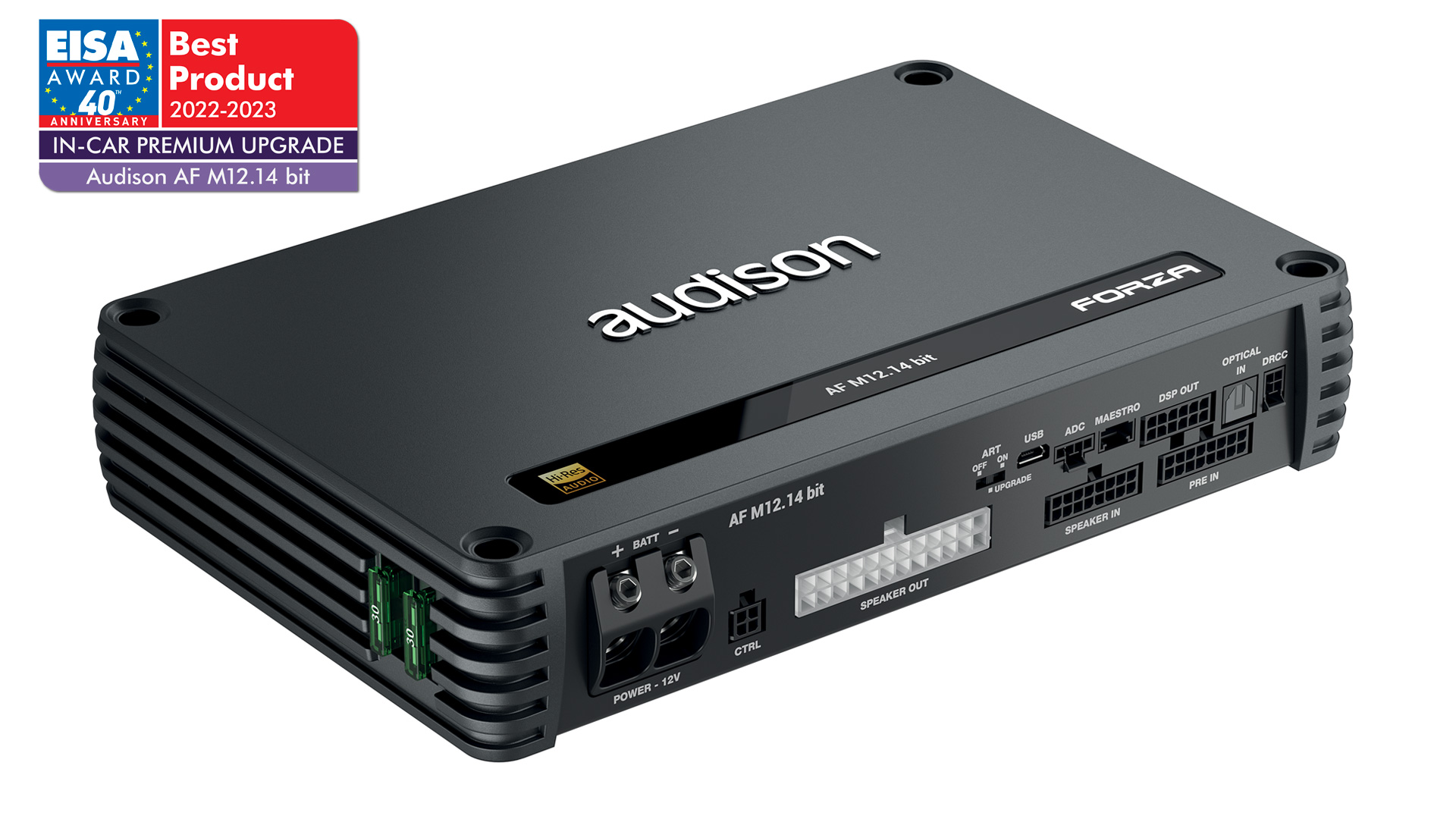

Amplificateur 12 Canaux DSP 14 Ch AUDISON AF-M12.14bit

Amplificateur 12 Canaux DSP 14 Ch AUDISON AF-M12.14bit

AUDISON FORZA, LE NIVEAU SUPÉRIEUR D'INTÉGRATION ET DE RÉGLAGE OEM

    Performances audio et puissance améliorées grâce à la dernière génération de technologie ADT (Audison D-Class)
    Rapport puissance/volume imbattable jusqu'à 0,68 W RMS/cm³ atteignant 82 % d'efficacité
    Plate-forme logicielle de lecteur de bits de nouvelle génération
    Performances de compatibilité haute résolution, avec une bande audio étendue jusqu'à 40 kHz, rendue possible par un fonctionnement DSP à 24 bits/96 kHz
    Polyvalence maximale grâce à la possibilité d'utiliser l'option de pontage pour chaque paire de sorties de puissance
    Jusqu'à 14 canaux de sortie (12 amplifiés, 2 pré-sorties natives) contrôlés par le DSP pour étendre le système avec d'autres amplificateurs
    8 entrées haut/bas niveau (et une entrée numérique optique Toslink) prennent en charge une connectivité totale même avec les systèmes OEM les plus complexes
    Emplacement pour carte d'extension (4 entrées analogiques ou 1 numérique supplémentaires)
    L'analyse du signal électrique pour chaque canal d'entrée garantit une intégration et une correction appropriées
    L'analyse acoustique (avec votre microphone USB) intègre le graphique de réponse dans l'affichage de l'égaliseur. Cela garantit un réglage efficace et un son exceptionnel !
    Les options avancées de routage des signaux permettent au technicien d'aller au-delà des définitions de système prédéfinies dans l'assistant de configuration

le tout sur une plateforme à la pointe de la technologie !
LE SON AUDIOPHILE QUE VOUS ATTENDEZ D'AUDISON

AF M12.14 bit dispose de douze canaux amplifiés haute fidélité 60 x 12 @4Ω*, 90W x 12 @2Ω* avec le son audiophile de la dernière génération de technologie Audison D-Class. Des fréquences de commutation plus élevées, un filtrage plus raide et des composants à tolérance plus élevée offrent un son au-delà des attentes de la classe D - dans un boîtier incroyablement compact ! Ceci est combiné avec un DSP natif fonctionnant à 24 bits/96 kHz, étendant la bande audio jusqu'à 40 kHz et obtenant la très convoitée certification haute résolution. Le pontage des paires de canaux donne 180 x 6 @4Ω*, garantissant des performances flexibles et puissantes. La prise en charge de la fonction Absolute Volume de l'Audison B-CON garantit une profondeur de bits maximale, même avec des connexions sans fil !

* Puissance continue de sortie (RMS) à 14,4 VDC, 1 % THD, tous les canaux pilotés.
CAPACITÉS DE RÉGLAGE DE NOUVELLE GÉNÉRATION POUR UN CONTRÔLE MAXIMAL

Le tout nouveau logiciel Bit Drive PC d'Audison peut analyser, acheminer et corriger le signal de manière complètement nouvelle - vous pouvez désormais mesurer, mixer et enfin régler le son avec un seul outil puissant ! La nouvelle interface utilisateur graphique simplifie chaque commande et fonction, intégrant la mesure acoustique et garantissant un réglage efficace et un son exceptionnel ! L'Acoustic RTA est intégré dans le graphique de l'égaliseur et est compatible avec votre microphone USB ou votre carte son. La fonction Final EQ permet une égalisation finale sans endommager les délicates relations de fréquence gauche/droite. Les deux sorties de préampli traitées s'ajoutent aux douze canaux amplifiés, permettant à la section DSP de Forza de gérer facilement un système plus important.
CAPACITÉS AVANCÉES D'INTÉGRATION OEM

Les huit entrées analogiques de Forza, plus une entrée numérique optique Toslink, prennent en charge une connectivité totale même avec les systèmes OEM les plus complexes. Si plus d'entrées analogiques sont nécessaires, la carte d'extension F4IN en option ajoute quatre canaux d'entrée analogiques supplémentaires ! Si une entrée SPDIF coaxiale ou une deuxième entrée SPDIF Toslink est nécessaire, la carte d'extension F2O en option peut être utilisée. Le processus classique de-EQ d'Audison est complété par des capacités de-Time et de-Phase, permettant la restauration du son dans presque tous les systèmes OEM.L'analyse du signal électrique assure une intégration et une correction appropriées pour chaque canal d'entrée et de sortie. La technologie de simulation de haut-parleur universel (USS) intégrée offre une compatibilité maximale avec n'importe quelle source OEM, empêchant la mise en sourdine ou l'instabilité.

L'embout AF M12.14 comprend un jeu de quatre câbles de haute qualité fournis avec une bande imprimée de protection placée en amont des connecteurs Molex pour augmenter la résistance à la torsion :

    Pré-entrée avec 8 interconnexions RCA stéréo pour les sources après-vente avec sorties PRE-OUT
    Speaker-In avec 8 paires de câbles étiquetés pour les sources OEM avec sorties de haut niveau
    Speaker-Out avec 12 câbles étiquetés pour connecter l'amplificateur aux haut-parleurs
    Dsp-Out avec 6 câbles étiquetés pour connecter l'amplificateur à un ou plusieurs amplificateurs compagnons
    Câble Forza Control avec 2 fils pour le signal de mise sous tension et de sortie à distance, plus 2 fils pour les fonctions programmables sur le logiciel bitDrive.



SOURCE DE COURANT

Tension d'alimentation nominale / fusible :


11 ÷ 15 Vcc / 2 x 3 0 A

Tension de fonctionnement d'impulsion :


6,5 ÷ 17,5 Vcc

Courant à vide :


1. 68A _

Consommation de courant en veille :


1. 7mA _

Consommation à 14,4 VDC, impédance de charge minimale ( puissance musicale maximale) :


45A _

ENTRÉE à distance :


4 ÷15 Vcc (1mA)

SORTIE à distance :


6,5 ÷ 15 VCC (150 mA)

ART - Activation/désactivation automatique de la télécommande à partir de l'entrée du haut-parleur


1.5Vdc

Efficacité à la puissance nominale (RMS) à 14,4 VDC, 1 % THD, 4 Ω, tous les canaux :


8 0 %


ETAGE AMPLIFICATEUR

Distorsion - THD+N @ 1KHz, 4Ω, 70% Puissance nominale :


0,0 3 %

Facteur d'amortissement @ 1 kHz, 4Ω, 2 VRMS :


8 0

Bande passante @ -3dB :


10Hz ÷ 42kHz

Rapport signal/bruit (A pondéré @ entrée 1 V, puissance nominale) Entrée maître :


98dBA

Rapport signal/bruit (A pondéré à la puissance nominale) Entrée optique :


105dBA

Impédance de charge minimale :


12 canaux : 2 Ω

6 Ch – (Pont 1/2 ; 3/4 ; 5/6 ; 7/8 ; 9/10 ; 11/12 ) : 4Ω

Puissance continue de sortie (RMS) à 14,4 VDC, 1 % THD :

• 12 canaux à 4 Ω :


6 0W x 12

• 12 canaux à 2 Ω :


9 0W x 12

• 4Ch (Pont 1/2 ; 3/4 ; 5/6 ; 7/8 ; 9 / 10 ; 11 / 12 ) @ 4 Ω :


18 0W x 6


CAHIER DES CHARGES CEA

Puissance de sortie à 4 Ω, 1 % THD+N, 14,4 V :


4 5w

Rapport SN (réf. Sortie 1W):


75.5dB _


ENTRÉES / SORTIES

Pré-entrée (8 canaux) :


0,6 ÷ 6 VRMS (15 kΩ Imp.)

Entrée haut-parleur (8 canaux + 4 canaux supplémentaires avec carte F4IN en option) :


2.2 ÷ 22VRMS (5Ω Imp.)

ENTRÉE numérique :


1x S/PDIF optique ; Max 192 kHz / 24 bits + 1 x S/PDIF optique/coaxial avec carte F2O en option

Pré- sortie DSP (2 canaux) :


5Vrms


PROCESSEUR DE SIGNAL NUMÉRIQUE

DSP audio et convertisseurs :


Processeur audio qualifié pour l'automobile ADAU1467 d'Analog Devices.

Traitement à 96 kHz. Appareils analogiques 3 x ADAU1978 (4 canaux) et ADAU1966A (16 canaux) convertisseurs A/N et N/A (24 bits/192 kHz) offrant des performances de très haut niveau

Type de filtre :


Plein / Passe-haut / Passe-bas / Passe-bande

Mode de filtrage et pente :


Linkwitz-Riley @ 12/24/36/48 dB/oct.


Butterworth @ 6/12/18/24/30/36/42/48dB/oct.


Bessel @ 6/12/18/24/30/36/42/48dB/oct.


Chebyshev @ 6/12/18/24/30/36/42/48dB/Oct.


QLP @ 6dB/oct.

Fréquence de croisement :


20Hz ÷ 20kHz

Contrôle des phases :


0° / 180°, filtres passe-tout

Égaliseur d'entrée analogique (20Hz ÷ 20kHz):


12 Biquade + Délai

Égaliseur de sortie :


Biquad paramétrique/graphique : 15 pôles, 20 Hz ÷ 20 kHz

Moniteur audio en temps réel d'entrée et de sortie :


ATR

Distance d'alignement temporel :


0 ÷ 510 cm / 0 ÷ 200,8 pouces

Délai d'alignement temporel :


0 ÷ 15 ms


CONNEXIONS DE CONTRÔLE

Port Audison DRCC :


Entrée pour télécommande AC DRC (en option)

Port ADC Audison :


Gérer d'autres appareils Audison qui prennent en charge cette norme

Contrôle 1 fil :


Fonctions personnalisables (+ 12 V activé)

Commande 2 fils :


Fonctions personnalisables (+ 12 V activé)


EXIGENCES GÉNÉRALES

Connexions PC :


Compatible Micro USB 1.1 / 2.0 / 3.0

Configuration logicielle/PC requise :


Windows 10, Windows 11 (résolution min. 1024 x 768

Plage de température ambiante de fonctionnement :


0°C à 55°C (32°F à 131°F)


TAILLE POIDS

Taille maximale L x H x P (mm/pouce) :


2 4 0 x 47 x 1 56 / 9,44 x 1,85 x 6 . 14
