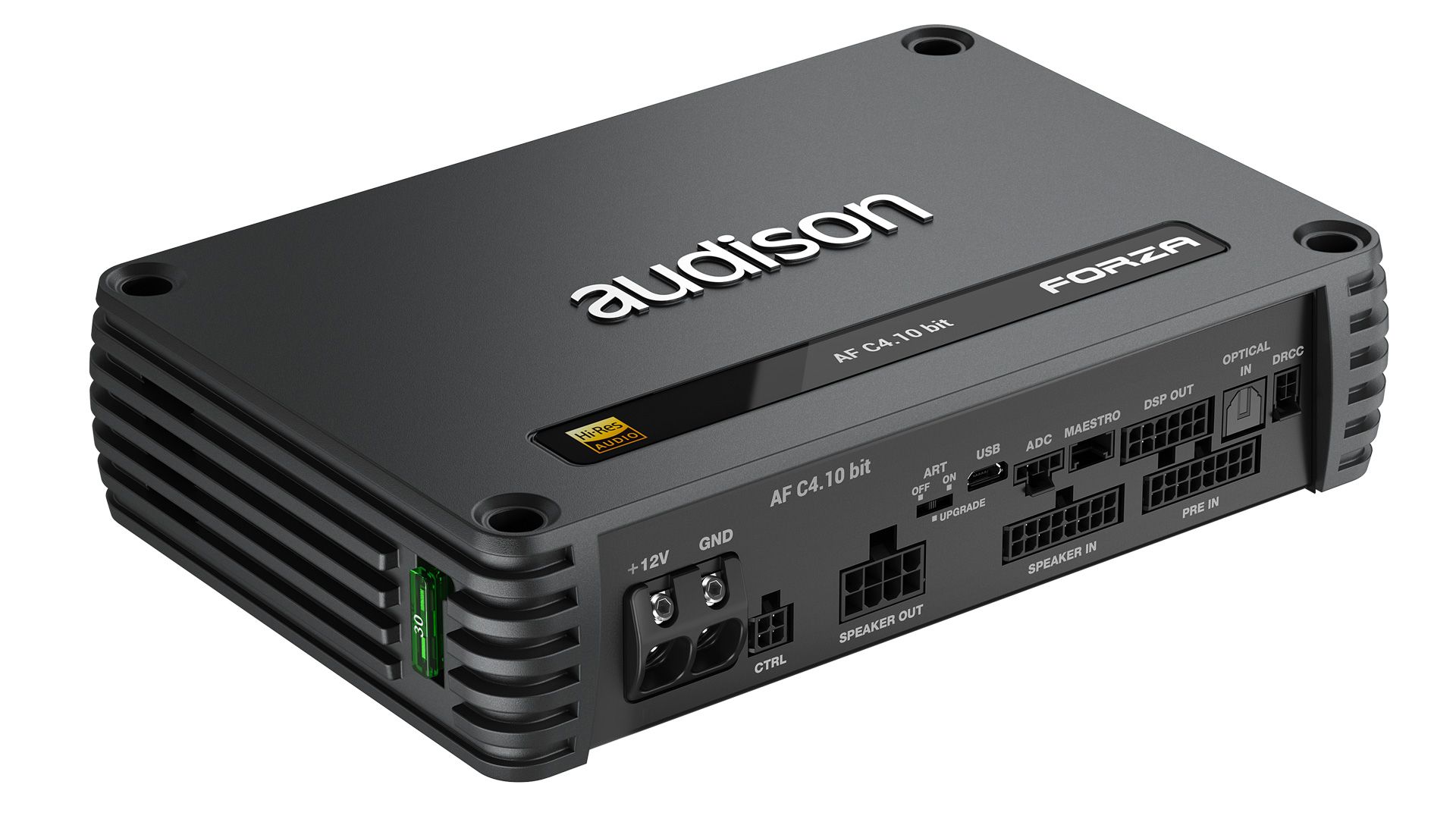

Audison Forza AF C4.10 bit


AUDISON FORZA, LE NIVEAU SUPÉRIEUR EN INTÉGRATION ET TUNING OEM

Plus de puissance, plus d'informations, plus de contrôle, plus d'entrées, plus de vitesse, plus d'outils, plus de compétences, plus de conseils, plus de flexibilité. Le tout sur une plateforme à la pointe de la technologie !

LE SON AUDIOPHIL QUE VOUS ATTENDEZ D'AUDISON. Audison tout simplement génial !
AF C4.10 Bit offre quatre canaux haute fidélité amplifiés 90 watts x 4 @4Ω*, 150 watts x 4 @2Ω* avec le son audiophile de la dernière génération de technologie Audison D-Class. Des fréquences de commutation plus élevées, un filtrage plus raide et des composants à tolérance plus serrée offrent un son qui dépasse les attentes de la classe D - dans un boîtier incroyablement compact ! Ceci est combiné avec un DSP natif fonctionnant à 24 bits/96 kHz, étendant la bande audio jusqu'à 40 kHz pour la très convoitée certification haute résolution. Le pontage des paires de canaux donne 300 x 2 @4Ω*, ce qui garantit des performances flexibles. La prise en charge de la fonction Absolute Volume de l'Audison B-CON garantit une profondeur de bits maximale, même avec des connexions sans fil !
*Puissance de sortie continue (RMS) à 14,4 VDC, 1 % THD, tous les canaux pilotés.

FONCTIONNALITÉS DE RÉGLAGE DE NOUVELLE GÉNÉRATION POUR UN CONTRÔLE
MAXIMUM Le tout nouveau logiciel Bit Drive PC d'Audison peut analyser, acheminer et corriger le signal d'une toute nouvelle manière - vous pouvez désormais mesurer, mixer et enfin régler le son avec un seul outil puissant !
La nouvelle interface utilisateur graphique simplifie chaque commande et fonction, intègre les mesures acoustiques et garantit un réglage efficace et un son exceptionnel ! L'Acoustic RTA est intégré aux graphiques de l'égaliseur
et est compatible avec votre microphone USB ou votre carte son. La fonction Final EQ permet une égalisation finale sans endommager les délicates relations de fréquence gauche/droite. Les six sorties de préampli
s'ajoutent aux quatre canaux boostés, permettant à la section DSP de Forza de gérer facilement un système plus important.

CAPACITÉS AVANCÉES D'INTÉGRATION OEM
Les huit entrées analogiques de Forza, plus une entrée numérique optique Toslink, prennent en charge une connectivité complète avec les systèmes OEM les plus complexes. Si plus d'entrées analogiques sont nécessaires, la carte d'extension F4IN en option ajoute quatre canaux d'entrée analogiques supplémentaires ! Si une entrée SPDIF coaxiale ou une deuxième entrée SPDIF Toslink est requise, la carte d'extension F2O en option peut être utilisée. Le processus de dé-égalisation classique d'Audison est complété par des fonctions de désynchronisation et de déphasage qui permettent la restauration du son dans presque tous les systèmes OEM. L'analyse du signal électrique garantit une intégration et une correction appropriées pour chaque canal d'entrée et de sortie.
AF C4.10 Bit comprend un ensemble de cinq câbles de haute qualité livrés avec une bande de protection imprimée placée devant les connecteurs Molex pour augmenter la résistance à la torsion :

-Pre-In avec 8 connexions RCA stéréo pour les sources After-Market avec PRE-OUT -Speaker
-In avec 8 paires de câbles étiquetés pour les sources OEM avec sorties de haut niveau
-Speaker-Out avec 8 câbles étiquetés pour connecter l'amplificateur aux haut-parleurs
-Dsp-Out avec 6 câbles étiquetés pour connecter l'amplificateur à un ou plusieurs amplificateurs compagnons
-Câbles de commande Forza avec 2 fils pour le signal de marche et de sortie à distance et 2 fils pour les fonctions programmables via le logiciel BitDrive.

Spécifications techniques

ALIMENTATION ÉLECTRIQUE
Tension d'alimentation nominale / fusible : 11 ÷ 15 VDC / 1 x 30A
Tension de fonctionnement d'impulsion : 6,5 ÷ 17,5 VDC
Courant de repos : 1,04 A Appel de
courant en veille : 1,4 mA
Consommation à 14,4 VDC, Impédance de charge minimale (Max Musical Power) : 29 A
Remote IN : 4 ÷15 VDC (1 mA)
Remote OUT : 6,5 ÷15 VDC (150 mA)

ART – Activation/désactivation automatique à distance depuis l'entrée haut-parleur 1,5 VDC
Efficacité à la puissance nominale (RMS) @14,4 VDC, 1 % THD, 4Ω, tous les canaux : 81 % de distorsion de l'étage d'amplification

-
THD+N à 1 KHz, 4 Ω, 70 % de puissance nominale : 0,03 %
de facteur d'amortissement à 1 kHz, 4 Ω, 2 VRMS : 95
Bande passante à -3 dB : 10 Hz ÷ 42 kHz
S/N ratio (pondéré A @ entrée 1 V, puissance nominale) Entrée maître : 98 dBA
Rapport signal/bruit (pondéré A à la puissance nominale) Entrée optique : 105 dBA
Impédance de charge minimale : 8 canaux : 2 Ω 4
canaux – (pont 1/2 ; 3/4 ; 5/6 ; 7/8) : 4 Ω
Puissance continue de sortie (RMS ) @14,4 VDC, 1 % THD :
• 4 canaux à 4 Ω : 90 W x 4
• 4 canaux à 2 Ω : 150 W x 4
• 2 canaux (pont 1/2 ; 3/4) à 4 Ω : 300 W x 2

CEA SPÉCIFICATIONS
Puissance de sortie à 4 Ω, 1 % THD+N, 14,4 V : 90 W x 4
rapport SN (réf. 1 W en sortie) : 80 dB

ENTRÉES/SORTIES
Pré-In (6 Ch) : 0,6 ÷ 6 VRMS (15 kΩ .)
Entrée haut-parleur (6 canaux + 4 canaux supplémentaires avec carte F4IN en option) : 2,2 ÷ 22 VRMS (5 Ω Imp.) Entrée
numérique : 1 x S/PDIF optique ; Max 192 kHz / 24 bits + 1 x S/PDIF optique/coaxial avec carte F2O en option Pré-sortie DSP (6 canaux) : PROCESSEUR DE SIGNAL NUMÉRIQUE
5 V RMS


DSP audio et convertisseurs : Processeur audio agréé ADAU1467 d'Analog Devices.
Traitement à 96 kHz. Appareils analogiques 3 x ADAU1978 (4 canaux) et ADAU1966A (16 canaux) convertisseurs A/N et N/A (24 bits/192 kHz) offrant des performances de très haut niveau
Type de filtre : Full / High-Pass / Low-Pass /
Mode et pente du filtre passe-bande : Linkwitz-Riley @ 12/24/36/48 dB/Oct. Butterworth @ 6/12/18/24/30/36/42/48dB/oct. Bessel @ 6/12/18/24/30/36/42/48dB/oct. Chebyshev @ 6/12/18/24/30/36/42/48dB/Oct. QLP @ 6dB/oct.
Fréquence de croisement : 20 Hz ÷ 20 kHz
Contrôle de phase : 0° / 180°, Filtres passe-tout
Égaliseur d'entrée analogique (20 Hz ÷ 20 kHz) : 12 Biquad + Delay
Égaliseur de sortie : Biquad paramétrique/graphique : 15 pôles, 20 Hz ÷ Moniteur
audio en temps réel d'entrée et de sortie 20 kHz : RTA
Distance d'alignement temporel : 0 ÷ 510 cm / 0 ÷ 200,8 pouces Délai d' alignement
temporel : 0 ÷ 15 ms : Fonctions personnalisables (+ 12 V activé) Commande 2 fils : Fonctions personnalisables (+ 12 V activé) CONFIGURATION GÉNÉRALE Connexions PC : Micro USB 1.1 / 2.0 / 3.0 Logiciel compatible / Configuration PC requise : Windows 10, Windows 11 (min. res. 1024 x 768 Plage de température ambiante de fonctionnement : 0 °C à 55 °C (32 °F à 131 °F) DIMENSIONS / POIDS Taille max. L x H x P (mm/pouces) : 200 x 47 x 134 / 7,87 x 1,85 x 5,27 Poids (kg/lb) : 1,49 / 3,28
